Затирка герметик силиконовая Ceresit CS 25, Белый 280 мл

Cиликоновый герметик Церезит CS 25 затирка предназначена для герметизации угловых, деформационных и примыкающих к санитарно-техническому оборудованию (ваннам, раковинам и др.) швов плиточных облицовок в помещениях с повышенной влажностью: ванных комнатах, душевых, кухнях, туалетах и т.д.

Церезит 25 обладает высокой адгезией к эмалированным поверхностям, стеклу, фарфору и фаянсу.

Формула Trio Protection обеспечивает длительную стойкость к грибку и плесени. Благодаря высокой стойкости к УФ-излучению и озону состав Цс 25 может применяться при наружных работах.

Внимание! cs25 не имеет адгезии к резине, битуму, гудрону, тефлону, полиэтилену и материалам, выделяющим масла, пластификаторы или растворители.

Материал содержит фунгициды и при отверждении выделяет уксусную кислоту, поэтому не пригоден для контакта с пищевыми продуктами, питьевой водой, мрамором, известняком, зеркалами, корродирующими металлами (свинцом, медью, цинком, железом) и герметизации аквариумов.

Свойства

• Однокомпонентная силиконовая затирка кислотного отверждения;
• Эластичная;
• Водостойкая;
• Обладает усиленным противогрибковым эффектом (формула «Trio Protection Micro Protect»);
• Атмосферостойкая, обладает высокой стойкостью к УФ-лучам и озону;
• Пригодна для наружных и внутренних работ;
• Экологически безопасна.

Подготовка основания

Кромки швов должны быть сухими, ровными, очищенными от пыли, жиров и других загрязнений, препятствующих адгезии затирки. Для обезжиривания поверхности используют ацетон. Старую затирку следует полностью удалить. Поверхности, примыкающие к швам, рекомендуется укрыть малярной лентой. Силиконовая затирка должна иметь адгезионный контакт только с боковыми кромками шва, поэтому деформационные швы предварительно заполняют уплотнительным пенополиэтиленовым жгутом.

Выполнение работ

Срезать кончик картриджа выше резьбы и плотно навинтить наконечник. Затем срезать верхнюю часть наконечника, подобрав угол среза так, чтобы размер отверстия соответствовал ширине шва. При помощи пистолета-нагнетателя равномерно выдавливают затирку, полностью заполняя шов. Не позднее 15 минут после заполнения шов смачивают мыльной водой и заглаживают влажным шпателем, убирая излишек затирки. Малярную ленту удаляют сразу после заглаживания шва. Толщина слоя затирки должна составлять примерно 1/2 ширины шва. Свежую затирку можно удалить спиртом или ацетоном, затвердевшую — только механически.

Рекомендации

Работы следует выполнять в сухих условиях, при температуре воздуха и основания от +5 до +40°C и относительной влажности воздуха не выше 80%. В период отверждения поверхность затирки необходимо предохранять от загрязнения. При эксплуатации облицовок из впитывающей плитки должно быть исключено поступление влаги в зону адгезионного контакта плитки с затиркой.

Срок хранения

В сухих условиях, в оригинальной неповрежденной упаковке, при температуре от 0 до +30°C — не более 18 месяцев со дня изготовления.

Предохранять от замораживания!

Упаковка

Силиконовая затирка CS 25 поставляется в пластиковых картриджах по 280 мл.

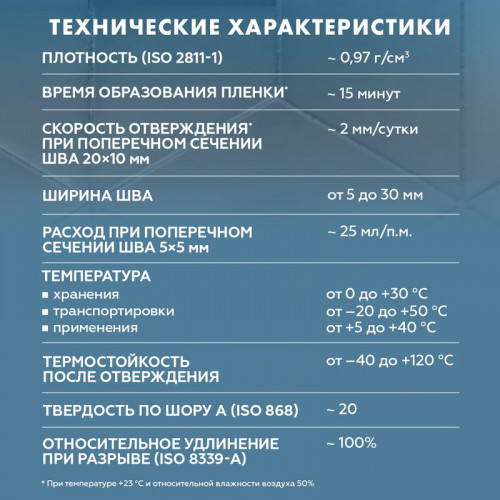

Технические характеристики

• Состав CS 25: жидкий силиконовый каучук с вулканизующим агентом (ацетоксисиланом)
• Плотность (ISO 2811-1): ~ 0,97 г/см3
• Сопротивление текучести (ISO 7390): ~ 0 мм
• Время образования пленки*: ~ 15 минут
• Скорость отверждения* при поперечном сечении шва 20×10 мм: ~ 2 мм/сутки
• Твердость по Шору А (ISO 868): ~ 20
• Модуль упругости при 100% растяжении, E100 (ISO 8339-A): ~ 0,4 Н/мм2
• Относительное удлинение при разрыве (ISO 8339-A): ~ 100%
• Ширина шва: от 5 до 30 мм
• Температура хранения: от 0 до +30°C
• Температура транспортировки: от –20 до +50°С
• Температура применения: от +5 до +40°C
• Термостойкость после отверждения: от –40 до +120°C

*  — при температуре +23°C и относительной влажности
воздуха 50%.

Ориентировочный расход силиконовой затирки CS 25 в зависимости от поперечного сечения шва:

Шов 5 х 5 мм - около 25 мл/п.м

Шов 10 х 5 мм - около 50 мл/п.м

Шов 10 х 10 мм - около 100 мл/п.м

Шов 15 х 10 мм - около 150 мл/п.м
