Эластичная гидроизоляционная масса CR 166 (компонент Б) Ceresit 8 кг

Гидроизоляция CR 166 предназначена для устройства эластичных гидроизоляционных покрытий на незасоленных минеральных не содержащих гипс основаниях, в т. ч. подверженных деформациям, внутри и снаружи зданий.

Для приготовления гидроизоляционной массы сухую смесь (компонент А) постепенно добавляют в эластификатор (компонент Б) при перемешивании, добиваясь получения однородной массы без комков.

Замедляет процесс карбонизации, обеспечивает эффективную защиту бетона и железобетона от атмосферной влаги, брызг и тумана, повышает долговечность бетонных и железобетонных конструкций. CR 166 применяется:

• для гидроизоляции фундаментов, гидротехнических сооружений, террас, балконов, элементов зданий, находящихся ниже уровня земли и т. п.;
• для гидроизоляции ванн открытых и крытых бассейнов и резервуаров для воды хозяйственно-питьевого назначения глубиной до 50 м;
• в качестве финишного покрытия для защиты от коррозии бетонных и железобетонных сооружений: балконных плит, опор, подпорных стен, градирен, мостов и т. д.

Обладает высокой химической стойкостью к щелочам, удобрениям (при pH > 4,5), гидравлическому маслу, 10%-ному раствору хлорида натрия, гипохлориту натрия, карбонату натрия (соде), сахару, 10%-ному раствору аммиака, ацетону.

При наличии гидростатического напора гидроизоляция должна работать на прижим. Гидроизоляционное покрытие следует защитить от механических повреждений плиточной облицовкой или не содержащими гипс штукатуркой или стяжкой.

Свойства

• эластичная;
• морозостойкая;
• укладка плитки возможна через 12 часов;
• обеспечивает надежную защиту бетона и железобетона;
• перекрывает трещины раскрытием ≥ 1,2 мм;
• устойчива к солевой и щелочной агрессии;
• пригодна для применения в контакте с питьевой водой;
• пригодна для нанесения шпателем и кистью;
• пригодна для нанесения механизированным способом;
• пригодна для наружных и вннутренних работ;
• экологически безопасна.

Приготовление раствора

Для приготовления гидроизоляционного состава сухую смесь (компонент А) постепенно добавляют в эластификатор (компонент Б) при перемешивании, добиваясь получения однородной массы без комков. Перемешивание производят миксером или дрелью с насадкой при скорости вращения 400–800 об/мин.

Затем выдерживают технологическую паузу около 5 минут для созревания смеси и перемешивают еще раз. Смесь должна быть израсходована в течение 1 часа с момента приготовления.

После смешивания компонентов материал имеет консистенцию, идеальную для нанесения шпателем. Для получения более удобной консистенции «под кисть» жидкий компонент Б рекомендуется предварительно разбавить водой в пропорции 0,125–0,250 л воды на 1 л компонента Б или 1–2 л воды на 8 л компонента Б, после чего смешать компонент А с разбавленным компонентом Б.

Материал наносят 2 или 3 слоями равномерной толщины. Первый слой рекомендуется наносить кистью. Второй и третий слои наносят в перпендикулярном предыдущему слою направлении при помощи кисти или шпателя на затвердевший, но еще влажный предыдущий слой. В нормальных условиях между нанесением слоев должно проходить около 3 часов.

В случаях повышенного риска образования трещин, стыков разнородных поверхностей, повышенных эксплуатационных нагрузок и т. п. гидроизоляционное покрытие рекомендуется армировать щелочестойкой сеткой из стекловолокна, укладывая ее в первый, еще свежий, слой гидроизоляционного состава и сразу же выравнивая гладким шпателем так, чтобы сетка не просматривалась на поверхности.

Материал можно наносить также механизированным способом.

В этом случае смесь готовят без добавления воды (если не возникает особой необходимости), а нанесение осуществляют при помощи подходящего оборудования, например распылителя Graco RTX 5500PX, с использованием сопла 4 мм.

Для герметизации деформационных швов, углов и вводов коммуникаций при отсутствии негативного давления воды используют водонепроницаемую ленту CL 152, угловые элементы CL 86 и CL 87 и манжету CL 83, вклеивая их между слоями эластичной гидроизоляции.

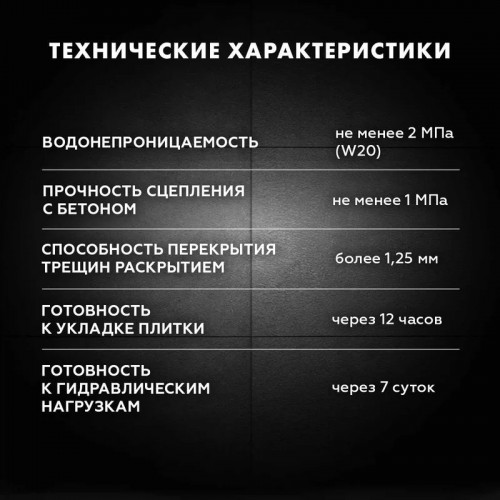

Технические характеристики

• Состав компонента А: цемент, минеральные заполнители, модифицирующие добавки
• Состав компонента Б: водная дисперсия полимера
• Насыпная плотность сухой смеси (компонента А): 1,3 ± 0,1 кг/дм3
• Плотность полимерной дисперсии (компонента Б): 1,03 ± 0,05 кг/дм3
• Температура транспортировки и хранения компонента Б: от +5 до +35°C
• Пропорция смешивания: А : Б = 3 : 1 по массе
• Плотность смеси, готовой к применению: 1,6 ± 0,1 кг/дм3
• Время потребления: около 1 часа
• Температура применения: от +5 до +30°C
• Водонепроницаемость при позитивном давлении: не менее 2,0 МПа (W20)
• Водонепроницаемость при негативном давлении: не менее 0,2 МПа (W2)
• Способность перекрывать трещины:
• при +20°C - не менее 1,2 мм
• при –5°C - не менее 1,0 мм
• при –20°C - не менее 0,5 мм*
• Адгезия к бетону в возрасте 28 суток: не менее 1,0 МПа
• Морозостойкость контактной зоны: не менее 100 циклов (Fкз100)
• Температура эксплуатации: от –20 до +70°C
• Группа горючести: Г1 (ГОСТ 30244-94)
• Готовность к креплению плиточных облицовок: через 12 часов
• Устойчивость к дождю: через 3 суток
• Готовность к гидравлическим нагрузкам: через 7 суток
• Расход CR 166: 1,5–1,7 кг/м2 на 1 мм толщины слоя
