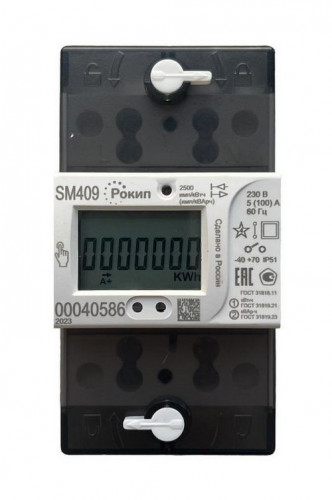

Счетчик многотарифный SM409, 1ф, Wi-Fi, класс точности 1.0/2.0, РОКИП

Счетчики электрической энергии однофазные SM409 предназначены для учета активной и реактивной энергии в двух направлениях по заданным тарифным расписаниям в однофазных цепях переменного тока. Счетчики имеют возможность накопления графиков нагрузки и графиков параметров сети. В качестве интерфейса связи счетчик имеет интегрированную LAN коммуникацию на базе встроенного Wi-Fi модуля, позволяющую включать счетчик в АСКУЭ и считывать данные напрямую через мобильное устройство с помощью стандартных браузеров.

В счетчике реализована Plug-and-Play технология, позволяющая уменьшить затраты на установку, наладку и эксплуатацию системы. Но наиболее оптимальным применением счетчика является использование его в само настраиваемой Mesh-сети. Помимо измерения энергии и мощности имеют возможность измерения параметров сети и параметров качества электроэнергии в соответствии с ГОСТ Р 32144-2013 и ГОСТ 30804.4.30-2013.

Могут иметь в своем составе силовое реле, позволяющее выполнять ограничение мощности потребителей по команде, по превышению заданных порогов мощности и параметров сети, а также при возникновении ряда фиксируемых счетчиком событий. Имеет современный удобный и неразборный корпус, позволяющий осуществлять установку на DIN-рейку практически в любой электротехнический шкаф.

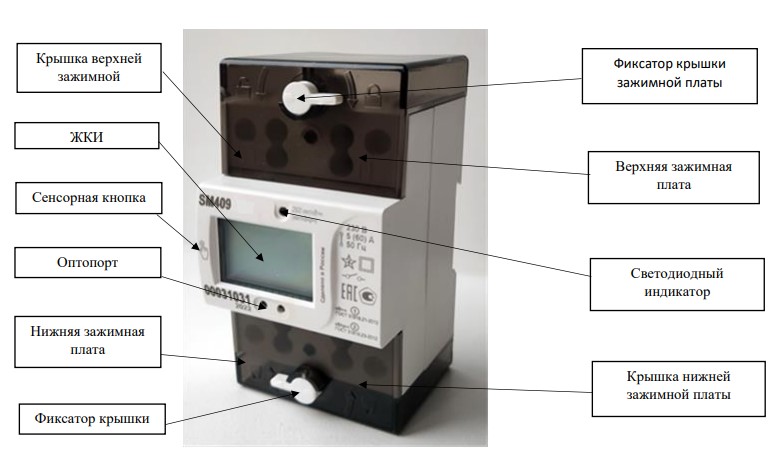

Основание счетчика изготовлено из поликарбоната. К основанию крепится основной электронный модуль, на котором размещены все основные электронные компоненты

Технические характеристики

• Класс точности счетчиков: 1/2
• Номинальное напряжение: 230В
• Номинальный/максимальный ток: 5(60)А
• Ход внутренних часов: Не более ±5 cекунд в сутки
• Нормальные условия измерений:
  • температура окружающей среды от +15°С до +25°С
  • относительная влажность от 30% до 80%
• Общее количество знаков индикатора: 7
• Число тарифов: Не более 4
• Количество сезонов: Не более 12
• Интервалы усреднения профилей нагрузки: 1, 5, 10, 15, 30, 60 минут
• Наработка на отказ: Не менее 320 000 часов
• Диапазон рабочих температур: От -40°С до +70°С
• Средний срок службы: 30 лет

Интегрированная Wi-Fi коммуникация

1. Для обмена информацией в счетчике реализована Wi-Fi коммуникация, использующая стандарт IEEE 802.11 b/g/n Wi-Fi. Диапазон частот 2400-2462 МГц.
2. Счетчик может работать как в роли точки доступа, так и в роли маршрутизатора. Используемое в счетчике решение позволяет создавать полноценную самоорганизующуюся Wi-Fi Mesh-сеть.
3. В качестве протокола Mesh – сети применен протокол CJDNS, который позволяет использовать авто-конфигурируемую и распределенную маршрутизацию трафика с поддержкой IPv4/v6 и отличается низким потреблением энергоресурсов.

Отличительными особенностями Mesh-сети являются:

• "Интеллектуальность" означает, что при подключении каждая точка (счетчик SM409) автоматически получает информацию о всех других точках доступа в сети и "выясняет" свою роль. Такое поведение исключает необходимость постоянного администрирования и способствует быстрому развертыванию.
• Plug-and-Play Развертывание Mesh-сети не требует дорогостоящей инфраструктуры и прокладки кабелей. При включении счетчиков, они автоматически подключаются к другим существующим счетчикам, выбирают оптимальные маршруты и самонастраиваются внутри сети (Mesh-сеть).
• Самовосстановление Каждый счетчик автоматически определяет состояние соседних счетчиков и свою роль в общей топологии. Поэтому, при выходе из строя одного из узлов, сеть способна перенаправить данные — то есть переопределить маршруты автоматически. Благодаря этой особенности данная сеть является экономной в эксплуатации. Наиболее оптимальным применением такого решения является построение систем коммерческого учета электроэнергии в условиях городской застройки. При этом все измеренные и накопленные данные каждого счетчика поступают в системы сбора и обработки информации. Так же для чтения данных из счетчика пользовать может использовать мобильное устройство со стандартным браузером.

Подключение к wi-fi

Применение мобильного устройства для чтения данных из счетчика SM409 Для получения данных из счетчика на мобильное устройство потребителю необходимо знать “Название сети” и пароль. Название Wi-Fi сети счетчика и пароль приведены в паспорте в виде символов и QR-кода. В качестве названия сети используется конструкция “SM409 пробел серийный № счетчика “, например, “SM409 00001234”. Пароль представляет собой уникальный набор символов для данного счетчика - комбинация цифр, символов, строчных и заглавных букв, например, “0123456789-abc”. Данный пароль может быть введен вручную или чтением QR-кода. В мобильном устройстве входим в настройки Wi-Fi сети. В списке обнаруженных устройств счетчик SM409 виден не будет так как его ID скрыт. Поэтому необходимо выбрать “Другая сеть” и ввести имя сети, например “SM409 00001234”. Выбрать “Безопасность” – WPA2 и ввести пароль, приведенный в формуляре.

Настроив таким образом Wi–Fi коммуникацию смартфон должен подключиться к Wi-Fi сети счетчика. После этого следует перейти в интернет-браузер, имеющийся в смартфоне и в строке поиск набрать SM409.info или ввести IP-адрес 192.168.10.1, заданный в счетчиках SM409 по умолчанию. На экране смартфона должны появиться показания по потребленной активной электроэнергии энергии, считанные из счетчика общие и по тарифным зонам, если счетчик запрограммирован с тарифными расписаниями. При этом доступ к счетчику открыт только на чтение показаний.
