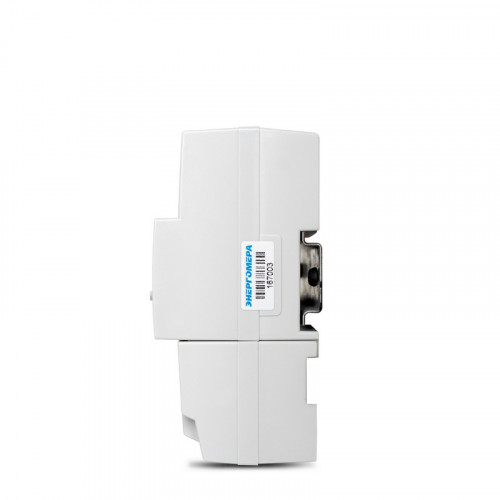

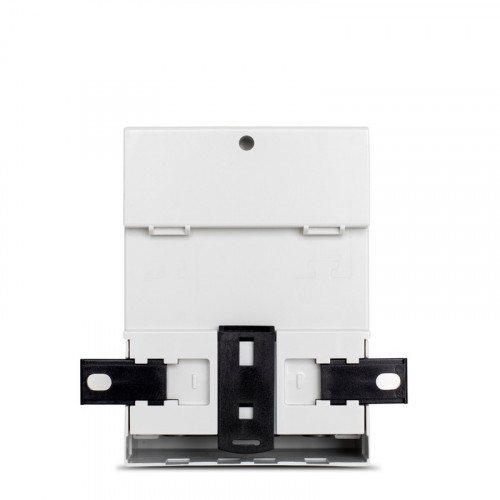

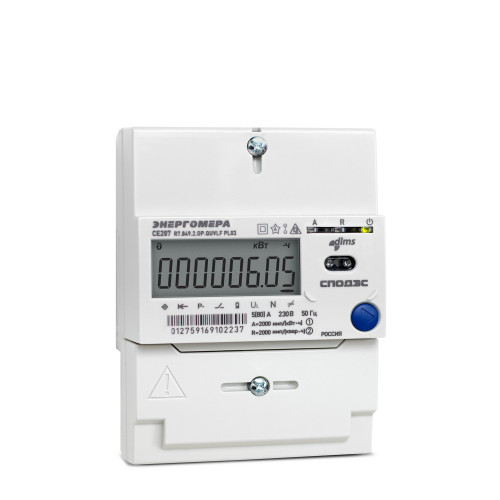

Счетчик многотарифный CE207 1ф, 5-80А, класс точности 1.0/2.0 , Энергомера

Многофункциональный однофазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии.

Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Характеристики надежности

1. Средняя наработка на отказ - 280000 часов
2. Межповерочный интервал - 16 лет
3. Средний срок службы - 30 лет
4. Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет

Функциональные возможности

• Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020)
• Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet
• Измерение показателей качества электроэнергии по классу «S»:
  • положительное и отрицательное отклонение напряжения
  • отклонение частоты сети
  • длительность и глубина провала напряжения
  • длительность и максимальное значение перенапряжения
  • перерывы электроснабжения
• Измерение параметров сети:
  • частоты напряжения
  • токов
  • напряжений
  • углов между током и напряжением
  • коэффициентов мощности
  • активной мощности
  • реактивной мощности
  • полной мощности
• Измерение тока в нулевом проводе
• Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ)
• Контроль наличия внешнего переменного и постоянного магнитного поля
• Защита информации
• Защита от несанкционированного доступа
• Фиксирование несанкционированного доступа к прибору
• Объем журнала событий превышает 500 записей
• Датчик магнитного поля
• Журналы событий
• Самодиагностика
• Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа
• Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут
• Программируемый интервал времени интегрирования от 1 минуты до 60 минут
• Отображение на ЖКИ
• Даты и времени
• Потребленной энергии суммарно и по тарифам
• Активной и реактивной мощности, напряжения, тока и частоты
• Энергии на конец последнего расчетного периода суммарно и по тарифам
• Режима приема и отдачи электрической энергии
• Факта нарушения индивидуальных ПКЭ
• Небаланса токов в фазном и нулевом проводе
• Вскрытие электронных пломб
• Факт события воздействия магнитом
• Индикатор функционирования
• Корректировка даты, времени, часового пояса
• Изменение тарифного расписания
• Изменение состава и последовательности вывода индикации на ЖКИ
• Программирование параметров фиксации индивидуальных ПКЭ
• Изменение даты расчетного периода
• Изменение паролей доступа и ключей шифрования
• Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами: Выкл, Авто, Вкл

Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.

Технические характеристики

Класс точности по активной/реактивной энергии: 1/2
Номинальное напряжение: 230В
Базовый (максимальный) ток: 5(80)А
Стартовый ток (чувствительность): 10 мА
Частота измерительной сети: 50±2.5 Гц
Число тарифов: 4
Время усреднения профилей нагрузки: 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 минут
Глубина хранения профиля (при времени усреднения 30 минут), сутки: 128
Датчик тока: Шунт
Количество измерительных элементов: Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур: От -40°С до +70°С
Габаритные размеры (ВхШхГ): Не более 129x90x62 мм
Вес: Не более 1 кг
