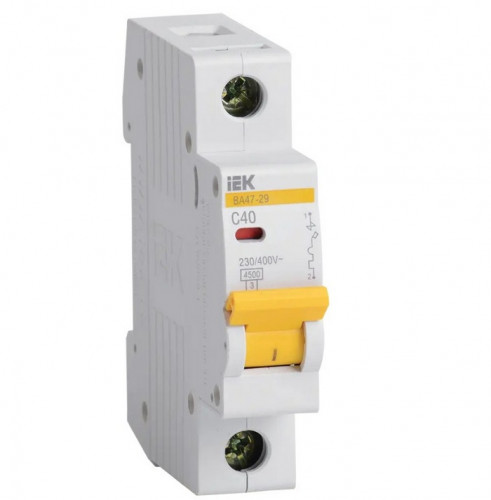

Выключатель автоматический 1п C 40А 4,5кА ВА 47-29 IEK MVA20-1-040-C

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

• контакт состояния КС47;
• контакт состояния КСВ47;
• расцепитель минимального напряжения РММ47;
• расцепитель независимый РН47.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики

• Номинальный ток, А: 40.0
• Количество полюсов: 1
• Номинальное импульсное выдерживаемое напряжение, кВ: 4
• Характеристика срабатывания - кривая тока: C
• Тип напряжения: Перемен./постоян. (AC/DC)
• Номинальное рабочее напряжение, В: 230
• Номинальное напряжение постоянного тока - DC, В: ≤ 48
• Тип расцепителя: Тепловой, электромагнитный
• Потери энергии, Вт: 7.5
• Отключающая способность по EN 60898, кА: 4,5
• Ширина по количеству модульных расстояний: 1
• Максимальное сечение входящего кабеля, мм²: 25
• Класс токоограничения: 3
• Частота, Гц: 50
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4
• Общее количество полюсов: 1
• Монтажная глубина - ниши, мм: 73,6
• Тип подключения: Винтовое соединение
• Подходит для защитного выкл двигателя: Да
• Наличие теплового расцепителя: Да
• Наличие электромагнитного расцепителя: Да
• Наличие электронного расцепителя: Нет
• Наличие дифференциального расцепителя: Нет
• Время срабатывания расцепителя в зоне КЗ tm, с: 0,1
• Количество защищенных полюсов: 1
• Номинальная отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 4.5
• Номинальная отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 4.5
