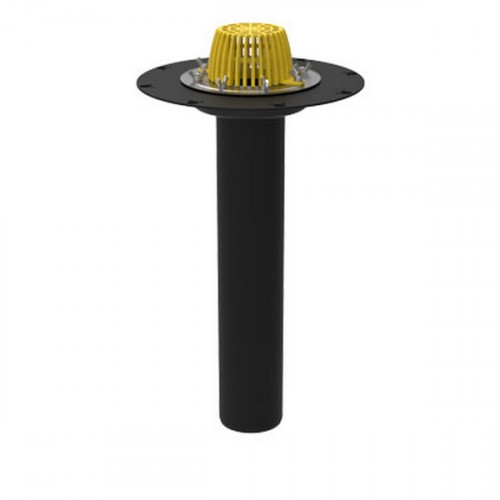

Воронка кровельная с подогревом ТП-01.100/6-Э 360х600 D110мм Татполимер 100800007

Кровельная воронка Татполимер ТП-01.100/6-Э с листвоуловителем и прижимным фланцем из нержавеющей стали, предназначена для отвода дождевой и талой воды с плоских кровель в дождевую канализацию.

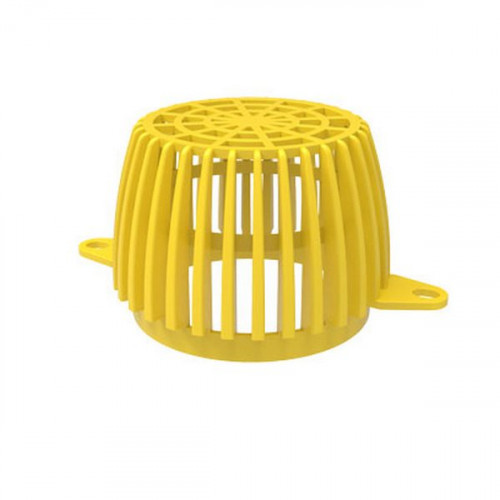

Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли.

В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа

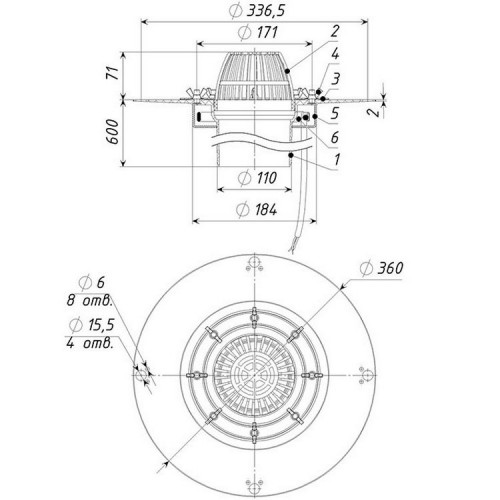

Технические характеристики

• Материал: Полипропилен
• Высота: 600 мм
• Диаметр: 360 мм
• Диаметр выпуска: 110 мм
• Пропускная способность: 8 л/с
• Рекомендуемая плотность установки: 1шт на 300 м2 кровли
• Максимальная разрешенная нагрузка: Не более 150 кг

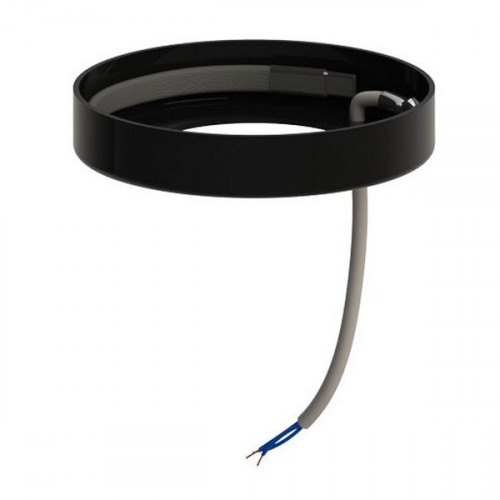

• Обогрев: Есть
• Листвоуловитель: Есть
• Температура эксплуатации: От -50°С до +90°С
• Температура отводящей жидкости: Не более +85°С
• Наименьший радиус изгиба кабеля: 10 мм
• Максимальная температура поверхности кабеля: +65°С
• Максимальная температура внутренней поверхности воронки: +55°С
• Напряжение/максимальный потребляемый ток: 220В/0.16А
• Теплоотдача кабеля: 30 Вт/м
• Длина соединительного кабеля: 1.5 м (3х1.5 мм)
• Цвет: Черный
• Вес: 1.8 кг

Установка

1. Корпус воронки жестко крепится к несущей конструкции.
2. Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков.
3. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП.
4. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный.
5. После окончания монтажных работ в корпус устанавливается листвоуловитель.
6. При необходимости создания двух и более слоев гидро-/пароизоляции, отвода воды с нескольких уровней, применении воронок на инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: ТП-74.100; ТП-75.100; ТП-76.100; ТП-104.110. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».

Комплектация

• Корпус воронки из полипропилена
• Листвоуловитель из полипропилена
• Прижимной фланец из нержавеющей стали
• Гайка-барашек оцинкованная (8 шт)
