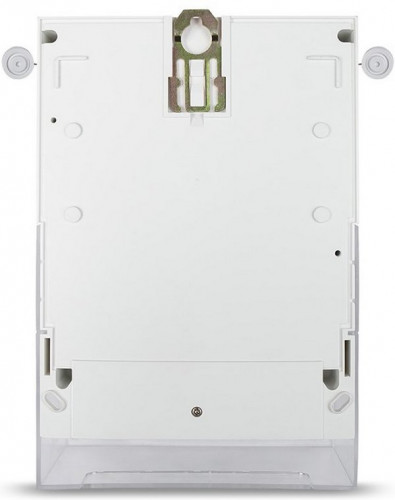

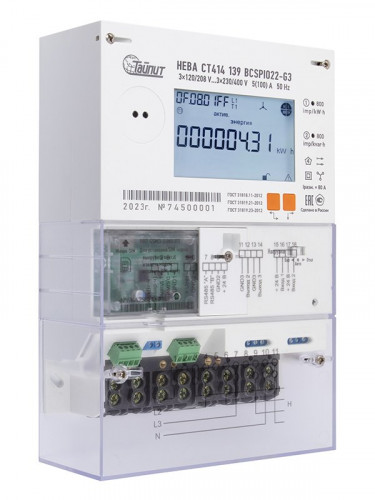

Счетчик многотарифный НЕВА СТ414, 3ф, 100А, ТАЙПИТ 139 BCSPIO22

Используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.

Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.

Особенности

• Протокол обмена данными СПОДЭС 2.0/DLMS
• Измерение параметров качества электроэнергии:
  • факт медленных отклонений напряжения и частоты
  • длительность этих отклонений
• Возможность установки сменных коммуникационных модулей
• Возможность замены батареи без снятия пломб со знаком поверки
• Гибкая система формирования профилей измеряемых величин
• Гибкая система формирования суточных и месячных профилей, а также профилей нагрузки

Технические характеристики

• Класс точности активный/реактивный: 1/2; 1/1
• Номинальное напряжение: 3×120/208В и 3×230/400В; 3×230/400В
• Рабочий диапазон фазных напряжений: От 3×90/156В до 3×264/460В; от 3×172/300В до 3×264/460В
• Номинальный/максимальный ток: 5(60); 5(80); 5(100); 10(100)
• Разрядность показаний: 6+2
• Количество тарифов: 4
• Точность хода часов при номинальной температуре: Не более ± 0.5 секунд в  сутки
• Точность хода часов в рабочем диапазоне температуры: 2 секунды в сутки
• Скорость обмена, Бод программируемая: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Протокол обмена: СПОДЭС/DLMS
• Измерение установившихся отклонений напряжения и частоты: Класс S
• Максимальная площадь сечения проводников: 50 мм²
• Межповерочный интервал: 16 лет
• Гарантийный срок эксплуатации: 7 лет
• Наработка на отказ: Не менее 280 000 часов
• Средний срок службы: 30 лет
• Диапазон рабочих температур: От -40°С до +70°С
• Габариты (ДхШхВ): 170x257x76 мм
• Вес: Не более 1.6 кг

Сохранение в журнале событий информации

1. Пропадание и восстановление напряжения питания по каждой фазе
2. Провалы и перенапряжение по каждой фазе
3. Пропадание и подача напряжения по каждой фазе при наличии тока в фазе
4. Неправильная последовательность фаз
5. Превышение коэффициента несимметрии напряжений
6. Изменение направления тока по каждой фазе
7. Превышение максимального тока по каждой фазе
8. Отключение, подключение нагрузки абонентом
9. Отключение, подключение нагрузки при превышении установленных лимитов
10. Перепрограммирование счётчика
11. Воздействие сильного магнитного поля
12. Снятие и установка крышки клеммной колодки
13. Вскрытие корпуса
14. Изменение времени и даты с фиксацией изменяемого времени
15. Возникновение ошибок
16. Изменение состояний дискретных выходов
17. Очистка профилей
18. Очистка журналов событий

Измерение и хранение в памяти измеренных значений

• Активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
  • в соответствии с тарифным расписанием
  • зафиксированных (значений) на конец месяца, за 36 предыдущих месяцев
  • зафиксированных (значений) на конец суток, за 256 предыдущих дней
• Максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
• Минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 16384 значений
• Минимумов и максимумов активной, реактивной и полной мощностей на часовом интервале
• Максимумов фактора реактивной мощности суммарно и пофазно
• потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
• Показаний других приборов учёта, подключённых к дополнительным дискретным входам в режиме счётчика импульса, в текущем месяце и за 36 предыдущих месяцев
